praktikum 7 STP (Spanning Tree Protocol)


praktikum 7

STP

(Spanning Tree Protocol)

PENDAHULUAN
     Spanning Tree Protocol (disingkat STP) adalah protokol jaringan yang menjamin topologi jaringan bebas-pengulangan untuk penghubung Ethernet LAN. Fungsi dasar dari STP adalah untuk mencegah pengulangan penghubung dan radiasi siaran yang dihasilkan dari mereka. Pohon rentang juga memungkinkan desain jaringan untuk memasukkan cadang tautan (redundan) untuk menyediakan jalur cadangan otomatis jika tautan aktif gagal, tanpa bahaya dari perulangan yang tidak diinginkan dalam jaringan, atau kebutuhan untuk panduan mengaktifkan / menonaktifkan cadangan tautan ini.
Spanning Tree Protocol (STP) distandarisasi sebagai IEEE 802.1D. Seperti namanya, protokol ini bisa menciptakan pohon rentang dalam jaringan bertautan dari lapisan 2 layer penghubung (biasanya switch ethernet), dan menonaktifkan tautan tersebut yang bukan bagian dari pohon rentang, meninggalkan jalur aktif tunggal antara dua node jaringan.
      Saat desain LAN memerlukan beberapa switch, umumnya network enginer menyertakan segment LAN yang redundant diantara switch-switch tersebut. Tujuannya sederhana, switch-switch berkemungkinan mengalami kegagalan beroperasi, atau ada kemungkinan kabel terputus atau ter-unplug sehingga dengan adanya segment redundant ini, layanan network masih bisa berjalan walaupun ada kendala diatas.
LAN dengan link yang redundant memungkinkan frame mengalami looping didalam network tanpa henti. Frame yang looping ini menyebabkan gangguan performansi pada network. Oleh karena itu, LAN memanfaatkan Spanning Tree Protocol (STP), yang memungkinkan LAN tetap bisa menggunakan link redundant tanpa harus menanggung resiko adanya frame yang looping dalam network.
Tanpa adanya Spanning Tree Protocol (STP), LAN dengan link yang redundant mengakibatkan adanya frame yang looping tanpa henti didalam network. Dengan STP, beberapa switch akan mem-block interface/port-nya agar port tersebut tidak bisa lagi mem-forward frames keluar. STP akan menentukan port mana yang harus di block sehingga hanya 1 link saja yang aktif dalam satu segment LAN. Hasilnya, frame tetap bisa ditransfer antar-komputer tanpa menyebabkan gangguan akibat adanya frame yang looping tanpa henti di dalam network.

Kebutuhan adanya spanning tree
     Problem utama yang bisa dihindari dengan adanya STP adalah broadcast storms. Broadcast storms menyebabkan frame broadcasts (atau multicast atau unicast yang destination addressnya belum diketahui oleh switch) terus berputar-putar (looping) dalam network tanpa henti. Gambar berikut adalah contoh sederhana LAN dengan link yang redundant.



Switch akan mem-flood frame broadcasts keluar melalui semua port/interface dalam satu VLAN kecuali port/interface dimana frame tersebut diterima. Pada gambar diatas, SW3 akan mem-forward frame dari Bob ke SW2; SW2 mem-forwardnya ke SW1; SW1 mem-forwardnya kembali ke SW3; SW3 ke SW2 lagi, dan seterusnya dan seterusnya.
Problem lain yang bisa dihindari dengan STP adalah dalam satu network yang memiliki link redundant, komputer-komputer yang aktif akan menerima kopi-an dari frame yang sama berkali-kali.
Definisi IEEE 802.1d Spanning Tree Does
STP mencegah terjadinya looping dengan menempatkan setiap port switch pada salah satu status : Forwarding atau Blocking. Interface dengan status forwarding bertingkah normal, mem-forward dan menerima frame, sedangkan interface dengan status blocking tidak memproses frame apapun kecuali pesan-pesan STP. Semua port yang berada dalam status forwarding disebut berada pada jalur spanning tree(topology STP), sekumpulan port-port forwarding membentuk jalur tunggal dimana frame ditransfer antar-segment.  Gambar berikut adalah LAN dengan link redundant yang sudah memanfaatkan STP.



Dengan begini, saat Bob mengirimkan frame broadcast, frame tidak mengalami looping. Bob mengirimkan frame ke SW3 (step 1), kemudian SW3 mem-forward frame hanya ke SW1(step 2), karena port Gi0/2 dari SW3 berada pada status blocking. Kemudian, SW1 mem-flood frame keluar melalui Fa0/11 dan Gi0/1 (step 3) . SW2 mem-flood frame keluar melalui Fa0/12 dan Gi0/1 (step4). Namun, SW3 akan mengabaikan frame yang dikirmkan oleh SW2, karena frame tersebut masuk melalui port Gi0/2 dari switch SW3 yang berada pada status blocking.
Dengan topology STP seperti pada gambar diatas, switch-switch tidak mengaktifkan link antara SW2 dan SW3 untuk keperluan traffick dalam VLAN. Namun, jika link antara SW1 dan SW3 mengalami kegagalan dalam beroperasi, maka STP akan membuat port Gi0/2 pada SW3 menjadi forwarding sehingga link antara SW3 dan SW2 menjadi aktif dan frame tetap bisa ditransfer secara normal dalam VLAN.
Cara Kerja Spanning Tree
STP menggunakan 3 kriteria untuk meletakkan port pada status forwarding :

  • STP memilih root switch. STP menempatkan semua port aktif pada root switch dalam status Forwarding.
  • Semua switch non-root menentukan salah satu port-nya sebagai port yang memiliki ongkos (cost) paling kecil untuk mencapai root switch. Port tersebut yang kemudian disebut sebagai root port (RP) switch tersebut akan ditempatkan pada status forwarding oleh STP.
  • Dalam satu segment Ethernet yang sama mungkin saja ter-attach lebih dari satu switch. Diantara switch-switch tersebut, switch dengan cost paling sedikit untuk mencapai root switch disebut designated bridge, port milik designated bridge yang terhubung dengan segment tadi dinamakan designated port (DP). Designated port juga berada dalam status forwarding.
Semua port/interface selain port/interface diatas berada dalam status Blocking.
STP Bridge ID dan Hello BPDU
STP bridge ID (BID) adalah angka 8-byte yang unik untuk setiap switch. Bridge ID terdiri dari 2-byte priority dan 6-byte berikutnya adalah system ID, dimana system ID berdasarkan pada MAC address bawaan tiap switch. Karena menggunakan MAC address bawaan ini dapat dipastikan tiap switch akan memiliki Bridge ID yang unik.
STP mendefinisikan pesan yang disebut bridge protocol data units (BPDU), yang digunakan oleh switch untuk bertukar informasi satu sama lain. Pesan paling utama adalah Hello BPDU, berisi Bridge ID dari switch pengirim.
Pemilihan Root Switch
Switch-switch akan memilih root switch berdasarkan Bridge ID dalam BPDU. Root switch adalah switch dengan Bridge ID paling rendah. Kita ketahui bahwa 2-byte pertama dari switch digunakan untuk priority, karena itu switch dengan priority paling rendah akan terpilih menjadi root switch.
Namun kadangkala, ada beberapa switch yang memiliki nilai priority yang sama, untuk hal ini maka pemilihan root switch akan ditentukan berdasarkan 6-byte System ID berikutnya yang berbasis pada MAC address, karena itu switch dengan bagian MAC address  paling rendah akan terpilih sebagai root switch.
Menentukan Root Port dari setiap switch
Selanjutnya dalam proses STP adalah, setiap non-root switch akan menentukan salah satu port-nya sebagai satu-satunya root port miliknya. Root port dari sebuah switch adalah port dimana dengan melalui port tersebut switch bisa mencapai root switch dengan cost paling kecil.
Menentukan Designated Port untuk setiap segment LAN
Designated port untuk setiap segment dalam LAN adalah switch port yang mengirimkan paket Hello ke segment LAN dengan cost terkecil. Ketika switch non-root mengirimkan pesan Hello, maka switch non-root akan menyertakan nilai cost tersebut kedalam pesan. Hasilnya, switch dengan cost terkecil untuk mencapai root switch menjadi DP dalam segment tersebut.
Saat Terjadi Perubahan dalam network
Berikut adalah proses yang terjadi saat topology STP berjaln normal tanpa ada perubahan:

  1. Root switch membuat dan mengirimkan Hello BPDU dengan cost 0 keluar melalui semua port/interfacenya yang aktif.
  2. Switch non-root menerima Hello dari root port miliknya. Setelah mengubah isi dari Hello menjadi Bridge ID dari switch pengirim, switch mem-forward Hello ke designated port.
  3. Langkah 1 dan 2 berulang terus sampai terjadi perubahan pada topology STP.
Ketika ada interface atau switch yang gagal beroperasi, maka topology STP akan berubah; dengan kata lain terjadi STP convergence.
  • Interface yang tetap berada dalam status yang sama, maka tidak perlu ada perubahan.
  • Interface yang harus berubah dari forwarding menjadi blocking, maka switch akan langsung merubahnya menjadi blocking.
  • Interface yang harus berubah dari blocking menjadi forwarding, maka switch pertama kali akan mengubahnya menjadi listening, kemudian menjadi learning.Setelah itu interface akan diletakkan pada status forwarding.
Saat terjadi STP Convergence, switch akan menentukan interface-interface mana yang akan dirubah statusnya. Namun, perubahan status dari blocking menjadi forwarding tidak bisa langsung dilakukan begitu saja, karena dapat menyebabkan frame looping temporarer. Untuk mencegah terjadinya looping temporarer itu, STP harus merubah status port tersebut menjadi 2 status transisi terlebih dahulu sebelum merubahnya menjadi forwarding:
  • Listening: seperti halnya blocking, interface dalam keadaan listening tidak mem-forward frame. (15 detik)
  • Learning: interface dalam status ini masih belum mem-forward frame, tapi switch sudah mulai melakukan pemeriksaan MAC address dari frame-frame yang diterima pada interface ini. (15 detik)
Switch akan menunggu 20 detik sebelum memutuskan untuk melakukan perubahan status dari blocking menjadi forwarding, setelah itu butuh waktu 30 detik untuk transisi ke Listening dan Learning terlebih dahulu. karena itu total yang dibutuhkan agar suatu port berubah dari blocking menjadi forwarding adalah 20+30=50 detik.
EtherChannel
EtherChannel mengkombinasikan beberapa segment parallel yang memiliki kecepatan yang sama menjadi satu. Switch memperlakukan EtherChannel sebagai interface tunggal berkenaan dengan proses memforward frame seperti halnya juga STP. Hasilnya, jika salah satu link gagal, tapi salah satu link lain dalam EtherChannel masih beroperasi, maka STP tidak akan terjadi.
EtherChannel juga menyediakan bandwidth yang lebih banyak. Trunk-trunk pada EtherChannel berada pada status forwarding semua atau blocking semua, karena STP memperlakukan semua trunk pada EtherChannel sebagai 1 trunk. Saat EtherChannel berada pada status forwarding, maka switch akan melakukan load-balance (membagi rata) traffik pada semua trunk, sehingga bandwidth yang tersedia jadi lebih banyak.



PortFast
PortFast memungkinkan switch untuk menempatkan sebuah interface kedalam status forwarding secara langsung tanpa harus menunggu 50 detik. Tetapi, hanya port yang diketahui tidak akan dihubungkan dengan switch yang lain yang bisa dijalankan fitur PortFast.






LANGKAH-LANGKAH KERJA
1. Buatlah desain seperti di gambar ini.




2. Konfigurasi dasar parameter S1, S2, S3.






3. Matikan semua ports dengan menggunakan perintah shutdown dan gunakan perintah interface-range untuk mempermudah langkah ini.






4.    Kemudian aktifkan kembali ports yang ingin dipakai pada S1 dan S2 dalam access mode.


5.    Aktifkan port trunk pada S1, S2, dan S3..





6.    Konfigurasi IP address dan Subnet Mask pada ketiga Switch.



7.    Konfigurasi Spanning Tree. Pada setiap switch tampilkan tabel spanning tree dengan menggunakan perintah show spanning-tree.



8. Terakhir lakukan PING dari PC1, PC2, PC3 ke PC4 jika PING telah berhasil maka matikanlah salah satu port trunk. Jika PING masih tetap berjalan berarti konfigurasi STP berjalan dengan baik.


LAPORAN PRAKTIKUM 6 Konfigurasi VTP(Virtual Trunk Protocol) pada Packet Tracer

LAPORAN PRAKTIKUM 6

Konfigurasi VTP(Virtual Trunk Protocol) pada Packet Tracer


PENDAHULUAN

         Virtual Trunk Protocol atau disingkat dengan VTP  adalah  suatu metoda dalam hubungan jaringan LAN dengan ethernet untuk menyambungkan komunikasi dengantujuan mengonfigurasi VLAN tagging adalah agar traffic dari beberapa VLAN dapatmelewati trunk link yang digunakan untuk menghubungkan antar-switch. Meskipunhal ini merupakan hal yang baik dalam lingkungan yang besar, VLAN tagging tidak melakukan apa-apa untuk mempermudah pengonfigurasian VLAN pada beberapaswitch.VTP sendiri memiliki tiga mode, diantaranya yaitu Server,Transparent dan Client.
  • VTP Mode Server, dalam mode ini switch akan menginformasikan Vlan keswitch yang menggunakan VTP juga dalam satu domain. VTP mode server dapat menambahkan, merubah, dan menghapus Vlan.
  • VTP Mode Transparent, dalam mode ini switch hanya memforward VTPAdvertisement pada VTP Client dan Server. Penambahan, perubahan, dan penghapusan Vlan pada switch ini tidak akan diinformasikan ke switch lain.
  • VTP Mode Client, dalam mode ini switch juga menginformasikan Vlan dalamsatu domain namun tidak dapat menambahkan, merubah, atau menghapus Vlan.

      VTP (VLAN Trunk Protocol) adalah Cisco proprietary Layer 2 protocol yang mengatur penambahan, pengurangan, dan penamaan dari VLAN, jadi ketika ada VLAN baru yang dikonfigurasi pada salah satu VTP Server, VLAN tersebut akan langsung didistribusikan melalui trunk link ke semua switch yang terhubung dengan VTP Server.

Keuntungan dari VTP ini adalah, kita tidak perlu mengkonfigurasi VLAN pada setiap switch, hanya tinggal meng-assign port-port masuk ke VLAN, jadi kita bisa menghemat waktu konfigurasi.

Frame VTP

Karena trunk link dapat digunakan untuk mentransmisi beberapa VLAN, switch harus mengidentifikasi frame setiap VLAN pada waktu mereka dikirim atau diterima melalui trunk link. Identifikasi frame atau tagging, memberi ID yang berbeda untuk setiap frame yang melewati trunk link. ID ini dapat dianggap sebagai nomor VLAN atau “warna” VLAN, karena setiap VLAN yang digambar pada diagram jaringan mempunyai warna yang berbeda. Identifikasi frame VLAN dikembangkan untuk jaringan switch. Pada waktu setiap frame melewati trunk link, suatu pengenal ditambahkan dalam kepala frame. Pada waktu switch yang dilalui menerima frame ini, mereka akan memeriksa pengenalnya untuk mengetahui milik siapa frame tersebut.

VTP Domain

Tujuan utama VTP adalah untuk menyediakan fasilitas sehingga switch Cisco dapat diatur sebagai sebagai suatu grup. Sebagai contoh, jika VTP dijalankan pada semua switch Cisco Anda, pembuatan VLAN baru pada satu switch akan menyebabkan VLAN tersebut tersedia pada semua switch yang terdapat VTP management domain yang sama. VTP management domain merupakan sekelompok switch yang berbagi informasi VTP. Suatu switch hanya dapat menjadi bagian dari satu VTP management domain, dan secara default tidak menjadi bagian dari VTP management domain manapun.
Dari sini dapat kita lihat mengapa VTP sangat menguntungkan. Bayangkanlah suatu lingkungan di mana administrator jaringan harus mengatur 20 switch atau lebih. Tanpa VTP, untuk membuat VLAN baru administrator harus melakukannya pada semuanya switch yang diperlukan secara individu. Namun dengan VTP, administrator dapat membuat VLAN tersebut sekali dan VTP secara otomatis akan menyebarkan (advertise) informasi tersebut ke semua switch yang berada di dalam domain yang sama. Keuntungan VTP yang utama adalah efisiensi yang diberikan dalam menambah dan menghapus VLAN dan juga dalam mengubah konfigurasi VLAN dalam lingkungan yang besar.
Secara umum, mengonfigurasi VTP pada switch Cisco Catalyst bukanlah pekerjaan yang sulit. Pada kenyataannya, begitu nama VTP management domain dibuat pada setiap switch, proses pertukaran informasi VTP antar-switch akan dilakukan secara otomatis dan tidak memerlukan konfigurasi lebih lanjut atau pengaturan setiap hari. Namun, untuk mendapatkan gambaran lengkap bagaimana VTP bekerja dalam suatu VTP domain, pertama Anda harus mengetahui mode VTP.

Mode Operasi VTP

Jika Anda ingin membuat switch menjadi bagian dari suatu VTP management domain, setiap switch harus dikonfigurasi dalam satu dari tiga mode VTP yang dapat digunakan. Mode VTP yang digunakan pada switch akan menentukan bagaimana switch berinteraksi dengan switch VTP lainnya dalam management domain tersebut. Mode VTP yang dapat digunakan pada switch Cisco adalah mode server, mode client, dan mode transparent. Mode server—VTP server mempunyai kontrol penuh atas pembuatan VLAN atau pengubahan domain mereka. Semua informasi VTP disebarkan ke switch lainnya yang terdapat dalam domain tersebut, sementara semua informasi VTP yang diterima disinkronisasikan dengan switch lain. Secara default, switch berada dalam mode VTP server. Perlu dicatat bahwa setiap VTP domain paling sedikit harus mempunya satu server sehingga VLAN dapat dibuat, dimodifikasi, atau dihapus, dan juga agar informasi VLAN dapat disebarkan.

·         Mode client—VTP client tidak memperbolehkan administrator untuk membuat, mengubah, atau menghapus VLAN manapun. Pada waktu menggunakan mode client mereka mendengarkan penyebaran VTP dari switch yang lain dan kemudian memodifkasi konfigurasi VLAN mereka. Oleh karena itu, ini merupakan mode mendengar yang pasif. Informasi VTP yang diterima diteruskan ke switch tetangganya dalam domain tersebut.
·         Mode transparent—switch dalam mode transparent tidak berpartisipasi dalam VTP. Pada waktu dalam mode transparent, switch tidak menyebarkan konfigurasi VLAN-nya sendiri, dan switch tidak mensinkronisasi database VLAN-nya dengan advertisement yang diterima. Pada waktu VLAN ditambah, dihapus, atau diubah pada switch yang berjalan dalam mode transparent, perubahan tersebut hanya bersifat lokal ke switch itu sendiri, dan tidak disebarkan ke swith lainnya dalam domain tersebut.
Berdasarkan peran masing-masing mode VTP, maka sekarang kita dapat mengetahui penggunaannya. Sebagai contoh, jika mempunyai 15 switch Cisco pada jaringan, Anda dapat mengonfigurasi mereka dalam VTP domain yang sama. Walaupun setiap switch secara teori dapat berada dalam mode default (mode server), akan lebih mudah jika hanya satu switch saja yang dalam mode itu dan kemudian mengonfigurasi sisanya dakan mode client.
Kemudian, ketika Anda ingin menambah, menghapus, atau mengubah VLAN, perubahan tersebut secara otomatis dapat disebarkan ke switch mode client. Jika Anda perlu suatu switch yang “standalone”, atau tidak ingin menyebarkan informasi VLAN, gunakan mode transparent.

VTP Advertisement

Setiap switch yang tergabung dalam VTP menyebarkan VLAN, nomor revisi, dan parameter VLAN pada port trunk-nya untuk memberitahu switch yang lain dalam management domain. VTP advertisement dikirim sebagai frame multicast. Switch akan menangkap frame yang dikirim ke alamat multicast VTP dan memproses mereka.
Karena semua switch dalam management domain mempelajari perubahan konvigurasi VLAN yang baru, suatu VLAN hanya perlu dibuat dan dikonfigurasi pada satu VTP server di dalam domain tersebut.
Secara default, management domain diset ke non-secure advertisement tanpa password. Suatu password dapat ditambahkan untuk mengeset domain ke mode secure.   Password tersebut harus dikonfigurasi pada setiap switch dalam domain sehingga semua switch yang bertukar informasi VTP akan menggunakan metode enkripsi yang sama.
VTP advertisement dimulai dengan nomor revisi konfigurasi 0 (nol). Pada waktu dilakukan perubahan, nomor revisi akan dinaikkan sebelum advertisement dikirim ke luar. Pada waktu switch menerima suatu advertisement yang nomor revisinya lebih tinggi dari yang tersimpan di dalam, advertisement tersebut akan menimpa setiap informasi VLAN yang tersimpan. Oleh karena itu, penting artinya untuk memaksa setiap jaringan baru yang ditambahkan dengan nomor revisi nol. Nomor revisi VTP disimpan dalam VRAM dan tidak berubah oleh siklus listrik switch.

VTP Pruning

Walaupun konfigurasi trunk link (menggunakan protokol seperti ISL) memungkinkan traffic dari beberapa VLAN melewati satu link, ini tidaklah selalu optimal. Sebagai contoh, misalkan ada tiga switch yang dihubungkan dengan dua trunk link, seperti yang ditunjukkan pada gambar. Dalam kasus ini, ketiga switch tergabung VLAN 1, tetapi hanya switch A dan switch B yang tergabung dalam VLAN 2. Semua traffic VLAN 2 akan tetap dilewatkan ke switch C, walaupun ia tidak tergabung dalam VLAN 2.
Pada waktu VTP Pruning digunakan dalam VTP management domain, traffic VLAN hanya akan dilewatkan ke switch jika diperlukan. Dalam kasus ini, penggunaan VTP Pruning akan memastikan traffic VLAN 2 tidak pernah dilewatkan ke switch-C sampai switch C benar-benar tergabung dalam VLAN 2.

Tujuan
  •  Mahasiswa Mengerti dan dapat mengkonfigurasi VTP secara Server Client dan Transparen
  •   Mahasiswa dapat memahami mengenai konsep dari STP
  •    Mahasiswa dapat melakukan konfigurasi STP
  •   Mahasiswa dapat mengetahui cara kerja STP
  •    Mahasiswa dapat melakukan diagnosa STP


Alat dan Bahan
  • 1 buah laptop
  • Software Simulasi Jaringan Packet Tracer 5.3


Langkah Praktikum

Praktikum kali ini kita akan mengkonfigurasikan VTP pada Packet Tracer dengan simulasi jaringan seperti dibawah ini:




Lalu pilih devices (PC) sebanyak 6 buah. Lalu ganti nama masing-masing PC seperti pada gambar dibawah ini:

  Lalu ganti nama masing-masing PC menjadi : PC1, PC2, PC3, PC4, PC5, PC6. Caranya klik PC >> lalu Klik Config >> lalu isi nama di Display Name.


 Lalu ambil 3 buah devices (switch). Dan hubungkan 6 PC tadi dengan kabel yang sesuai (kabel  Straight) ke masing-masing Switch dengan Ketentuan sebagai berikut :
          PC1 FastEthernet >> Switch2 FastEthernet0/11
          PC2 FastEthernet >> Switch2 FastEthernet0/18
          PC3 FastEthernet >> Switch2 FastEthernet0/6
          PC4 FastEthernet >> Switch3 FastEthernet0/11
          PC5 FastEthernet >> Switch3 FastEthernet0/18
          PC6 FastEthernet >> Switch3 FastEthernet0/6
        Dan hubungkan masing-masing Switch dengan kabel yang sesuai (kabel  Cross) dengan ketentuan    sebagai berikut :
    Switch2 FastEthernet0/1 >> Switch1 FastEthernet0/1
    Switch3 FastEthernet0/3 >> Switch1 FastEthernet0/3
Gambarnya dapat dilihat di bawah ini:

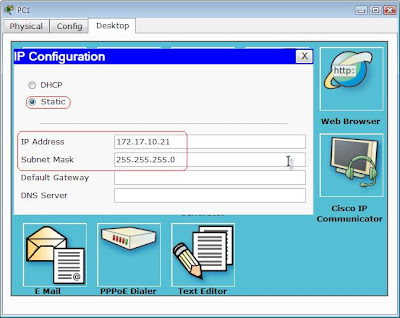

Klik PC yang ada di logical workstation, lalu set alamat IP tiap-tiap PC dengan ketentuan sebagai berikut :
          PC1 : 172.17.10.21                            Subnet mask : 255.255.255.0
          PC2 : 172.17.20.22                            Subnet mask : 255.255.255.0
          PC3 : 172.17.30.23                            Subnet mask : 255.255.255.0
          PC4 : 172.17.10.24                            Subnet mask : 255.255.255.0
          PC5 : 172.17.20.25                            Subnet mask : 255.255.255.0
          PC6 : 172.17.30.26                            Subnet mask : 255.255.255.0

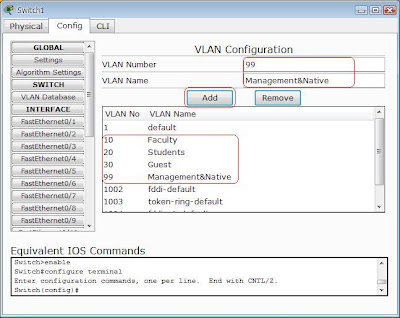

Konfigurasi VLAN pada masing-masing Switch1, Switch2 dan Switch3. Klik Switch – Config – VLAN Database – isi VLAN Number dan VLAN Name sesuai dengan ketentuan berikut:
          VLAN Number                                         VLAN Name
          10                                                           Faculty
          20                                                           Students
          30                                                           Guest
          99                                                           Management&Native





Pengaturan VLAN pada Switch2 dan Switch3.
          Klik Switch – Config – FastEthernet0/6 – VLAN 30




  Klik Switch – Config – FastEthernet0/11 – VLAN 10


  Klik Switch – Config – FastEthernet0/18 – VLAN 20



Pengaturan Trunk pada Switch
          Klik Switch2 – Config – FastEthernet0/1 – Trunk


   Klik Switch3 >> Config >> FastEthernet0/3 >> Trunk


   Klik Switch1 >> Config >> FastEthernet0/1 >> Trunk


  Klik Switch1 >> Config >> FastEthernet0/3 >> Trunk


  Konfigurasi Switch 1 menjadi VTP Server.

Klik Switch1 – CLI – lalu ketik perintah dibawah ini
Switch>enable
Switch#configur terminal
Enter configuration commands, one per line.  End with CNTL/Z.
Switch(config)#vtp mode server
Device mode already VTP SERVER.
Switch(config)#vtp domain CCNA
Changing VTP domain name from NULL to CCNA
Switch(config)#vtp password cisco
Setting device VLAN database password to cisco
Switch(config)#exit



Untuk mengecek apakah konfigurasi sudah benar. Ketik
Switch#show vtp status
Switch#show vtp password
Apabila hasilnya sesusai dengan gambar dibawah ini, maka konfigurasi sudah benar.


 Konfigurasi Switch2 dan Switch 3

Klik Switch2/3 – CLI – lalu ketik perintah dibawah ini
Switch>enable
Switch#configur terminal
Enter configuration commands, one per line.  End with CNTL/Z.
Switch(config)#vtp mode client
Setting device to VTP CLIENT mode.
Switch(config)#vtp domain CCNA
Domain name already set to CCNA.
Switch(config)#vtp password cisco
Setting device VLAN database password to cisco
Switch(config)#exit




Hasil

Untuk mengecek apakah simulasi jaringan VLAN kita buat tadi sudah berjalan dengan baik atau tidak, kita bisa me-ngecek dengan cara melakukan pengiriman data melalui paket ICMP seperti dibawah ini:
Klik Gambar Pesan yang berada disisi kanan aplikasi Packet Tracer, lalu klik PC yang ingin mengirim pesan tersebut. Setelah itu klik PC tujuan dikirimkannya pesan tersebut. Setelah itu klik Simulation dibelakang Realtime .


Lalu klik Edit Filters, hapus tanda centang pada Show All/None, lalu centang ICMP. Setelah itu Klik Auto Capture / Play.


 Selanjutnya lihat disisi kanan bawah aplikasi Packet Tracer. Apabila di kotak tersebut ada tuliasan Successful, berarti Simulasi Jaringan VLAN yang tadi kita dibuat berjalan dengan baik
